센서신호, FFT, STFT data를 통해 하중 예측하기 -2 LSTM

2023.11.30 - [인공지능/공부] - 센서신호, FFT, STFT data를 통해 하중 예측하기

센서신호, FFT, STFT data를 통해 하중 예측하기

아직 RNN에 대해 정확히 공부하지 않아 확실한 사용법은 모르겠으나 일단 써보고 공부해보기로 한다.

input_2d = tf.keras.Input(shape=(1836, 100, 1))
x = tf.keras.layers.Conv2D(32, (3, 3), activation='relu', padding = 'same')(input_2d)
x = tf.keras.layers.MaxPooling2D((2, 2))(x)
x = tf.keras.layers.Conv2D(64, (3, 3), activation='relu', padding = 'same')(x)
x = tf.keras.layers.MaxPooling2D((2, 2))(x)
x = tf.keras.layers.Conv2D(128, (3, 3), activation='relu', padding = 'same')(x)
x = tf.keras.layers.MaxPooling2D((2, 2))(x)
x = tf.keras.layers.Conv2D(256, (3, 3), activation='relu', padding = 'same')(x)
x = GlobalAveragePooling2D()(x)
x = tf.keras.Model(inputs=input_2d, outputs=x)

# 1D 데이터(예: 벡터)를 위한 입력 경로
input_1d = tf.keras.Input(shape=(10001,1))
y = LSTM(36, return_sequences=True)(input_1d)
y = LSTM(64, return_sequences=True)(y)
y = LSTM(128)(y)  # 마지막 LSTM 층에서는 return_sequences를 False로 설정 (기본값)
y = tf.keras.Model(inputs=input_1d, outputs=y)

input_scalar = tf.keras.Input(shape=(3504,1))
z = LSTM(36, return_sequences=True)(input_scalar)
z = LSTM(64, return_sequences=True)(z)
z = LSTM(128)(z)  # 마지막 LSTM 층에서는 return_sequences를 False로 설정 (기본값)
z = tf.keras.Model(inputs=input_scalar, outputs=z)

# 두 경로의 결합
combined = tf.keras.layers.concatenate([x.output, y.output, z.output])

# 추가 레이어 및 최종 예측 레이어
final_layer = tf.keras.layers.Dense(128, activation='relu', kernel_regularizer = l2(0.05))(combined)
final_layer = Dropout (0.2)(final_layer)
final_layer = tf.keras.layers.Dense(64, activation='relu', kernel_regularizer = l2(0.05))(final_layer)
final_layer = Dropout (0.2)(final_layer)
final_layer = tf.keras.layers.Dense(32, activation='relu', kernel_regularizer = l2(0.05))(final_layer)
final_output = tf.keras.layers.Dense(1)(final_layer)  # 예: 이진 분류 문제

# 최종 모델
model = tf.keras.Model(inputs=[x.input, y.input, z.input], outputs=final_output)

# 모델 컴파일
model.compile(optimizer = tf.keras.optimizers.Adam(learning_rate = 0.001), loss='mse', metrics=[r_squared])

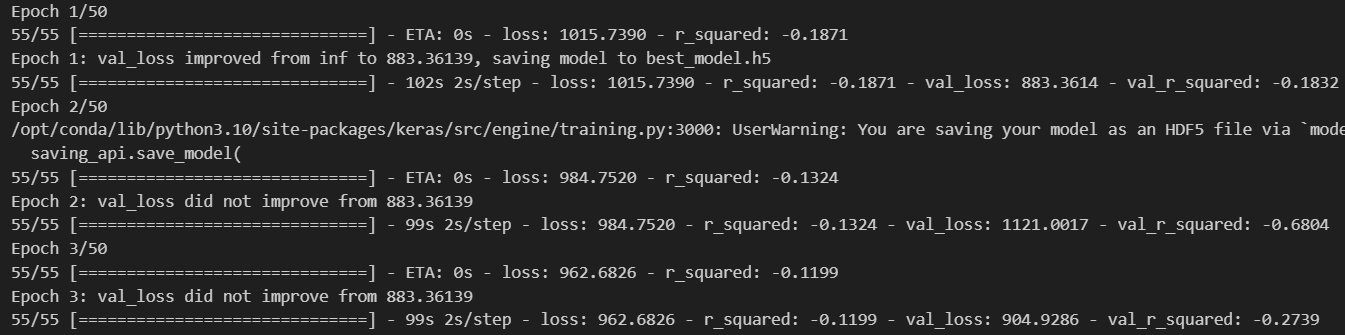

모델의 모양은 이렇게 나왔다. 일단 써보고 판단해보자 인데 에폭 한번에 100초 정도 걸린다..

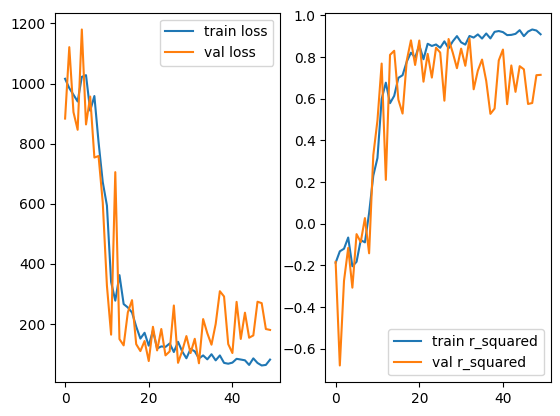

이렇게 한 시간이 넘도록 학습하여 밑의 결과를 얻었다.

오버피팅은 확실하게 났지만 validation이 최저일 때의 결과는 그래도 예측을 많이 따라간 것을 볼 수 있다. r^2 = 0.952로 0.99에는 못 미치지만 첫 시도에선 만족스러운 결과를 얻었다. 그래서 자기 직전에 좀 더 깊게 만들어서 좋은 결과를 뽑아보려고 했다.

input_2d = tf.keras.Input(shape=(1836, 100, 1))
x = tf.keras.layers.Conv2D(32, (3, 3), activation='relu', padding = 'same')(input_2d)
x = tf.keras.layers.MaxPooling2D((2, 2))(x)
x = tf.keras.layers.Conv2D(64, (3, 3), activation='relu', padding = 'same')(x)
x = tf.keras.layers.MaxPooling2D((2, 2))(x)
x = tf.keras.layers.Conv2D(128, (3, 3), activation='relu', padding = 'same')(x)
x = tf.keras.layers.MaxPooling2D((2, 2))(x)
x = tf.keras.layers.Conv2D(256, (3, 3), activation='relu', padding = 'same')(x)
x = tf.keras.layers.Conv2D(256, (3, 3), activation='relu', padding = 'same')(x)
x = GlobalAveragePooling2D()(x)
x = tf.keras.Model(inputs=input_2d, outputs=x)

# 1D 데이터(예: 벡터)를 위한 입력 경로
input_1d = tf.keras.Input(shape=(10001,1))
y = LSTM(36, return_sequences=True)(input_1d)
y = LSTM(64, return_sequences=True)(y)
y = LSTM(128, return_sequences=True)(y)
y = LSTM(256)(y)  # 마지막 LSTM 층에서는 return_sequences를 False로 설정 (기본값)
y = tf.keras.Model(inputs=input_1d, outputs=y)

input_scalar = tf.keras.Input(shape=(3504,1))
z = LSTM(36, return_sequences=True)(input_scalar)
z = LSTM(64, return_sequences=True)(z)
z = LSTM(128, return_sequences=True)(z)
z = LSTM(256)(z)  # 마지막 LSTM 층에서는 return_sequences를 False로 설정 (기본값)
z = tf.keras.Model(inputs=input_scalar, outputs=z)

# 두 경로의 결합
combined = tf.keras.layers.concatenate([x.output, y.output, z.output])

# 추가 레이어 및 최종 예측 레이어
final_layer = tf.keras.layers.Dense(128, activation='relu', kernel_regularizer = l2(0.05))(combined)
final_layer = Dropout (0.2)(final_layer)
final_layer = tf.keras.layers.Dense(64, activation='relu', kernel_regularizer = l2(0.05))(final_layer)
final_layer = Dropout (0.2)(final_layer)
final_layer = tf.keras.layers.Dense(32, activation='relu', kernel_regularizer = l2(0.05))(final_layer)
final_output = tf.keras.layers.Dense(1)(final_layer)  # 예: 이진 분류 문제

# 최종 모델
model = tf.keras.Model(inputs=[x.input, y.input, z.input], outputs=final_output)

# 모델 컴파일
model.compile(optimizer = tf.keras.optimizers.Adam(learning_rate = 0.001), loss='mse', metrics=[r_squared])

RNN은 모델이 깊어질 수록 확실하게 학습시간이 오래걸렸다. 1 에폭에 150초가 걸리는 것을 볼 수 있다.



언더피팅...? 이전보다는 훨씬 못 미치는 결과를 볼 수 있다. 여기서 에폭만 100번으로 늘려서도 한번 돌려놨었는데

오버피팅은 오버피팅대로 나고, 결과도 만족스럽지 못했다. 다음 포스팅으론 RNN 층을 얕게 하고, RNN에 대한 학습도 들고오겠다.
